Установка расширительного бака и расчет объема бака.

Как правильно выполнить монтаж расширительного бака?

Бак можно крепить горизонтально и вертикально, «вверх ногами»… это на работе его не отразится.

Монтаж расширительного бака к стене выполняется специальными хомутами таким образом:

Как видим, бак неприхотлив в установке. Единственное требование, соблюдение которого облегчит ваше житие, - к расширительному баку должен быть достаточно свободный доступ для обслуживания.

На фото показан монтаж напольного расширительного бака:

Видно, что к основному трубопроводу бак присоединён с помощью фланца на болтах. У такого варианта есть неоценимый плюс: при повреждении диафрагмы фланец раскручивается и заменяется только диафрагма, а не нужно покупать новый бак целиком. Налицо экономия денег  (понятно, что это относится к бакам, у которых диафрагма - груша).

Где устанавливать расширительный бак?

В каком месте отопительной системы правильней всего смонтировать расширительный бак? Вообще-то, можно в любом, где об него не будут спотыкаться, и в то же время, к нему легко подступиться.

И всё же есть наиболее предпочтительное место: на обратке между циркуляционным насосом  и котлом.

Ошибки при монтаже расширительного бака

Не смотря на простоту монтажа, ошибки даже здесь возможны. Основная – выпустить из бака воздух.

Внимание! Выпускать воздух из расширительного бака - нельзя!

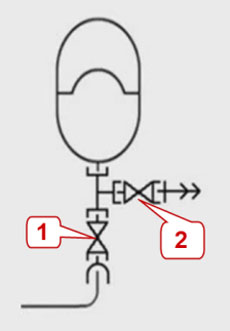

Схема монтажа расширительного бака

Монтаж расширительного бака выполняем по такой схеме:

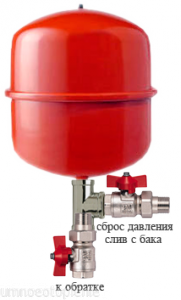

В этом варианте бак можно обслуживать, оставляя давление во всей остальной системе.

К основному трубопроводу расширительный бак присоединён с помощью трубы, на которой установлен шаровый кран (1) - на случай замены либо ремонта бака. Под номером 2 на схеме сливной кран, нужный для удобства обслуживания бака.

Как обслуживать расширительный бак?

Перед началом работ с баком выключаем котел!

Дальше перекрываем вентиль (1; см. схему выше). Открываем кран (2), чтобы слить остатки теплоносителя из бака. Затем замеряем давление в баке обычным автомобильным манометром (просто присоединяем насос с манометром к ниппелю и смотрим показания). При необходимости подкачиваем, доведя давление в расширительном баке до нужного значения. После того, как давление в баке поднято, закрываем кран (2), открываем кран (1). Всё. Можно включать котел.

Важно! Перед запуском системы отопления и во всё время её работы кран (1) должен быть открыт!

Что произойдёт, если кран (1) закрыть? Догадаться просто: теплоносителю будет некуда расширяться – давление в системе будет расти - теплоноситель начнёт сливаться через предохранительный клапан либо – при его несрабатывании – произойдёт разрушение то ли трубопровода, то ли какого-либо оборудования.

Получается дилемма: с одной стороны кран нужен для обслуживания расширительного бака, с другой – забыли его открыть или дети поиграли и закрыли, и система отопления «полетела». Решение простое: кран ставим, открываем, но «барашек» (маховичок) с него снимаем.

Выводы по монтажу расширительного бака

Поскольку это заключительная статья о расширительных баках, то кратко подведём итоги.

Чтобы эксплуатация данного устройства не вызывала проблем, нужно:

1 – выставить изначально правильное давление в нём;

2 – объем расширительного бака должен быть 15…20% от объёма всей системы отопления;

3 – следить, чтобы вентиль перед баком был открыт перед запуском отопления;

4 – монтаж расширительного бака делаем в таком месте, где к нему будет лёгкий доступ для обслуживания.
