Как установить алюминиевые радиаторы отопления при помощи металлопластиковой трубы

Трубы могут быть металлопластиковые, разводка может быть тоже разная, не только по стене, а и по полу… И каждый раз нужно будет подбирать детали, подходящие для конкретного варианта... Ну да я обещал про монтаж алюминиевых радиаторов с трубой металлопластиковой.

Собираем алюминиевые батареи отопления

Напомню, что алюминиевые радиаторы продаются в полиэтиленовой плёнке, снимать её не нужно до окончания не только монтажа, а и всех отделочных работ в помещении, иначе радиатор потеряет свой привлекательный вид.

Что крепится непосредственно на сам радиатор?

Алюминиевые батареи отопления имеют четыре отверстия (по два слева и справа), через которые радиатор присоединяется к системе отопления. Диаметр этих

отверстий обычно 1 дюйм, поэтому их (алюминиевые радиаторы) можно применять в системах не только с принудительной, но и естественной циркуляцией

(отверстия большого диаметра не будут создавать большие гидравлические сопротивления).

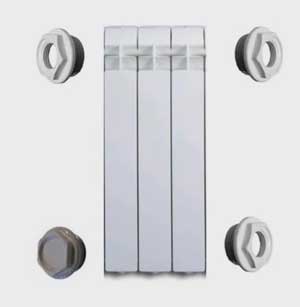

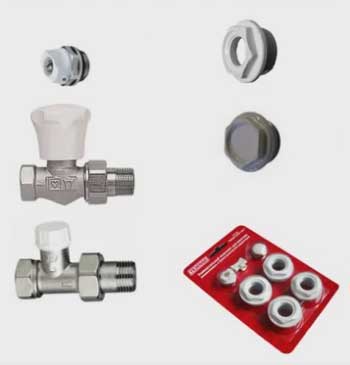

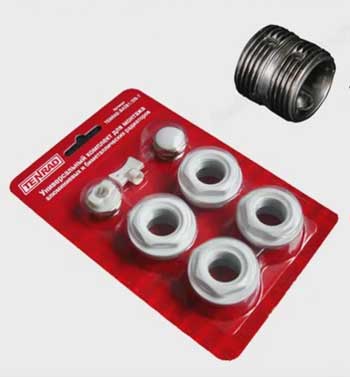

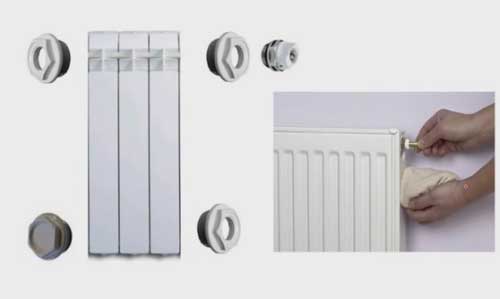

Но в системах отопления с принудительной циркуляцией нет нужды в таких больших входных-выходных диаметрах, поэтому продаются специальные комплекты – пробки-футерки с разными резьбами (1/2 и 3/4 дюйма):

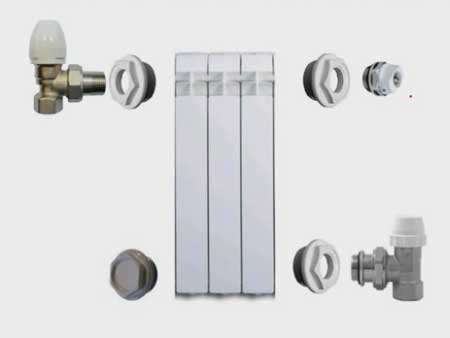

И слева показаны вентили и кран Маевского с наружной резьбой в полдюйма, которая вкручивается в эти самые пробки. Три пробки с нужной резьбой вкручиваются в три отверстия радиатора: одно для присоединения подающей трубы, второе для крана Маевского, третье для обратки. Четвёртое отверстие заглушается заглушкой, которая уже дюймовая:

Комплект позволяет подключать трубы с любой стороны.

В комплекте две футерки идут с правой резьбой и две с левой; в радиаторе тоже две резьбы правые и две левые. Это сделано для возможности скрепления секций радиаторов с помощью такого ниппеля:

- на котором разные резьбы. Между секциями ставятся герметичные прокладки, и обычно секции собираются уже на заводе. Можно, конечно, собирать и самостоятельно, но для этого нужно приложить большие усилия, поэтому есть вероятность, что возникнет течь.

После вкручивания футерок в одно из отверстий вкручивается кран Маевского:

Затем вкручиваем в два отверстия вентили:

На подаче (вверху слева) показан вентиль с термостатической головкой, а на обратке (внизу справа) обычный шаровый вентиль. Для герметизации резьбового соединения применяется льняная пакля (лучше пока ничего не придумали, что бы там ни утверждали).

Алюминиевые батареи отопления с металлопластиковым трубопроводом

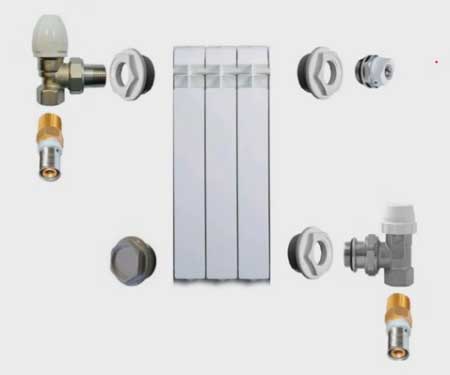

Если трубопровод из металлопластиковой трубы, то нужны переходные муфты:

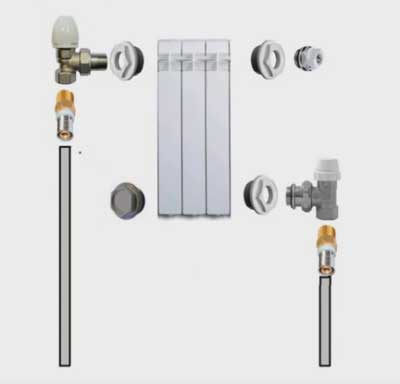

С одной стороны у этой муфты резьба, которой муфта соединяется с вентилем, а с другой стороны надевается и запрессовывается металлопластиковая труба:

Такое соединение применяется при разводке от коллектора, когда от коллектора идут к радиатору две трубы, например, под полом, небольшие участки этих труб выступают наружу из пола и присоединяются к радиаторам вышеназванными муфтами.

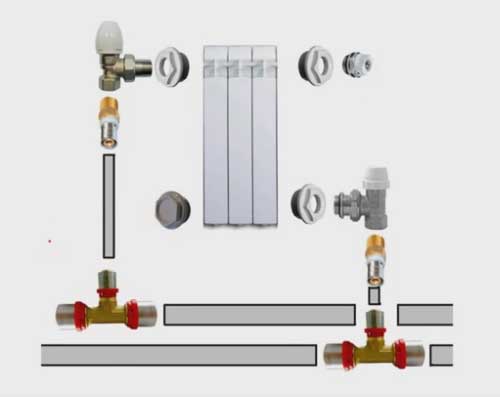

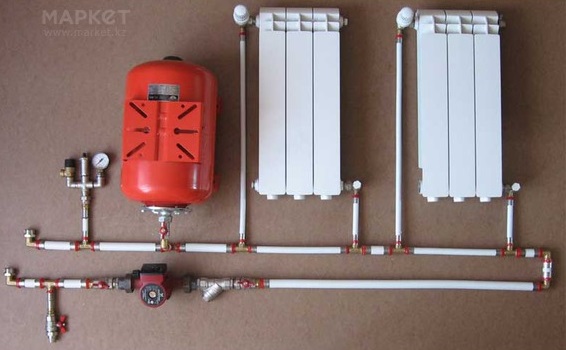

При открытой же разводке металлопластиковыми трубами нужны будут два тройника для присоединения радиатора к подающей трубе и обратке:

(Если трубы полипропиленовые, то принцип присоединения такой же, разница только в тройниках, которые выпускают специально для того или иного вида труб.)

Как подключить стальной панельный радиатор?

Это, конечно, не алюминиевые батареи отопления, но я решил написать здесь, т. к. на отдельную статью тут развозить нечего.

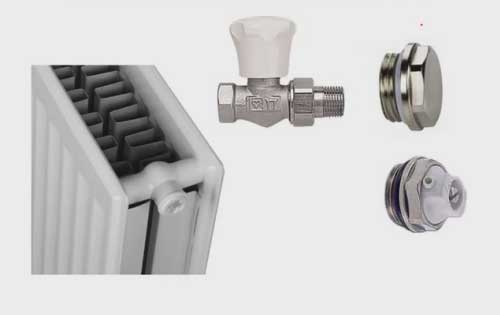

На стальных панельных радиаторах резьба уже готова для присоединения необходимых элементов (кранов, вентилей), никаких переходников не нужно:

...Собственно, про панельные радиаторы это всё. И про алюминиевые батареи отопления - тоже.
