Заземления частного дома

Контур заземления дома, попробуем смонтировать его самостоятельно. Ранее уже была написана статья, что такое заземление частного дома и для чего оно нам необходимо.

Я не буду рассматривать монтаж контура заземления в квартире многоэтажного дома, по той простой причине, что в многоэтажках, либо есть защитный проводник PE (третий провод у вас в квартире), либо его нет. И пытаться сделать защитное заземление в квартире самостоятельно (присоединять провод к трубам отопления, к электрощиту на этаже) – это верх глупости и беспечности!

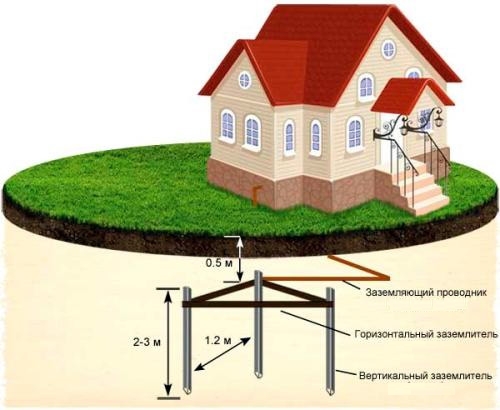

Контур заземления дома, представляет собой металлоконструкцию, состоящую из горизонтальных и вертикальных электродов (заземлителей) – стальные уголки, полосы, трубы.

Заземляющие электроды контура заземление дома, длиной в среднем 2-3 метра, забивают в грунт кувалдой и соединяют между собой стальной полосой при помощи сварки. Как правило, верхние слои грунта обладают бОльшим сопротивлением, чем нижние, поэтому электроды необходимо забивать в землю, как можно глубже, но без фанатизма. Согласно ПУЭ, заземляющие электроды контура заземления дома, должны быть либо из меди, либо стальными.

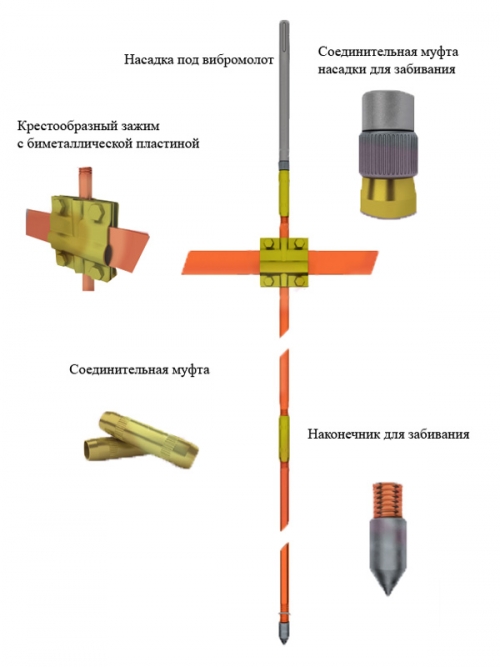

Есть в продаже и уже готовые модульно-штыревые системы заземления для частного дома, но их стоимость и монтаж будет, конечно, на порядок выше, чем вы сделаете самостоятельно.

Чернозем, глина, суглинок, торф наиболее подходят для монтажа контура заземления дома. Каменный и скальный грунт для монтажа контура заземления не подходят. Здесь думаю понятно, что чем выше удельное сопротивление грунта, коим обладают каменистые и скальные, тем большее значение сопротивления будет самого контура заземления.

Располагают контур заземления дома на расстоянии не ближе 1 метра от жилья, но и не дальше 10 метров. Лучше всего располагать контур заземления дома в месте, которое чаще всего будет находиться в тени.

Чаще всего встречается контур заземления дома в виде равностороннего треугольника, в вершины которого вбиты электроды, соединенные между собой стальной полосой. Необходимо знать, что чем ближе расположены между собой электроды контура заземления дома, тем меньше его эффективность. Можно располагать электроды в одну линию, но в данном случае необходимо 4-5 электродов, расстояние между которыми будет в 1 метр. Наименьшие размеры заземляющих электродов(заземлителей) указаны в ПУЭ.

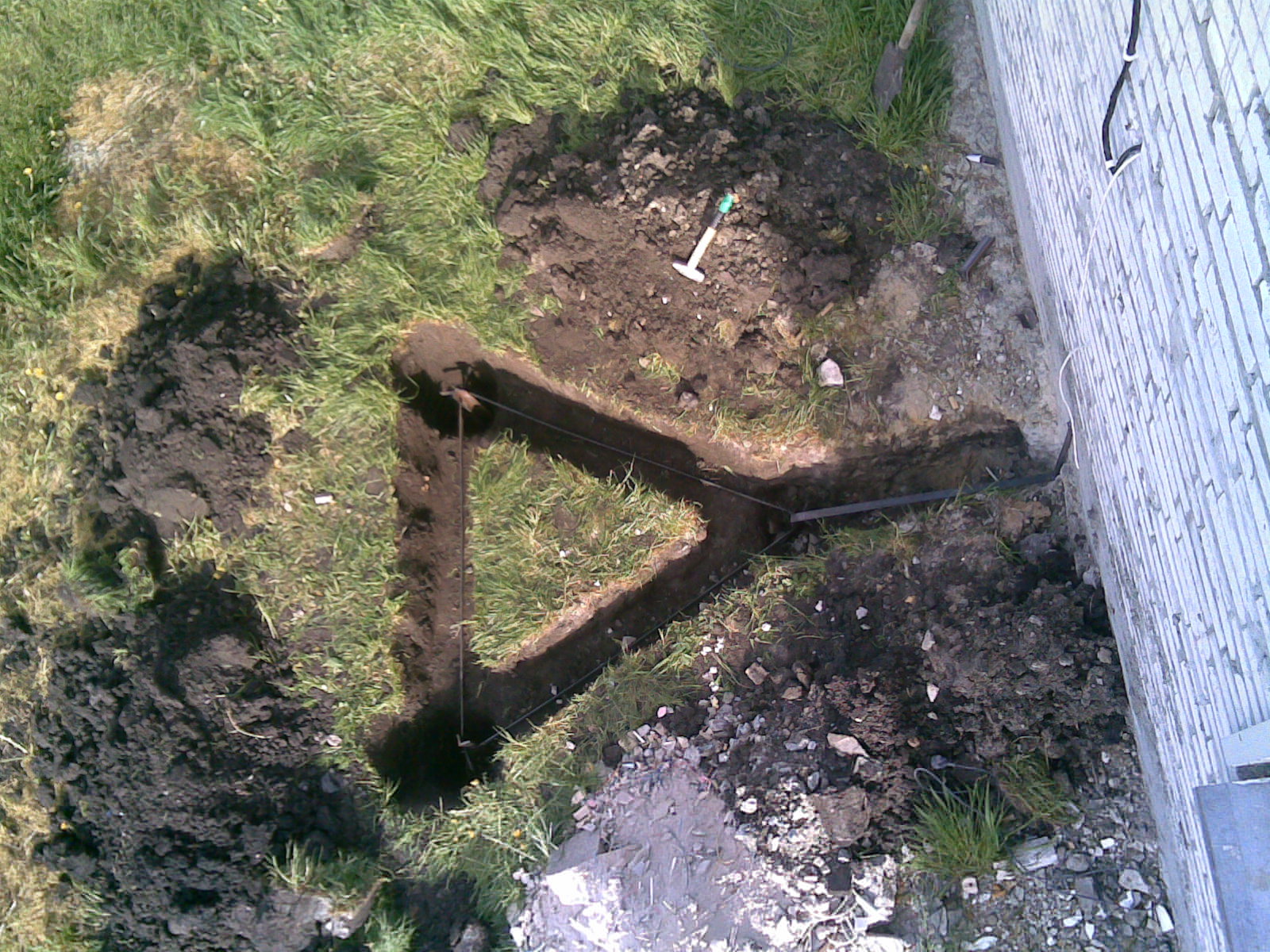

Чтобы соорудить контур заземления дома, нам необходимо выкопать лопатой траншею в виде равностороннего треугольника со сторонами около 3 метров, глубиной 0,6-0,7 м и шириной 0,4-0,5 метра.

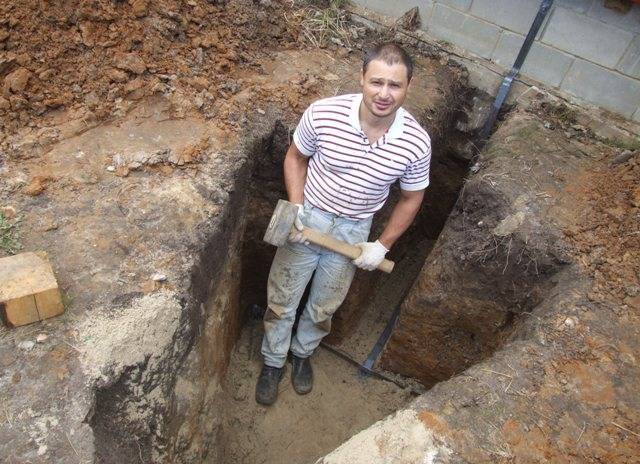

По вершинам треугольника контура заземления дома забиваем электроды (стальные уголки 40х40х5) длиной около 3 метров, но забиваем не до конца, оставляя 0,15-0,25 м над грунтом.

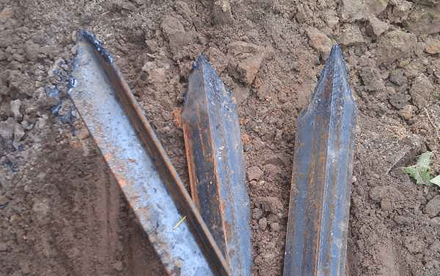

Чтобы было легче забивать электроды, их лучше заранее заострить, например, шлифмашинкой.

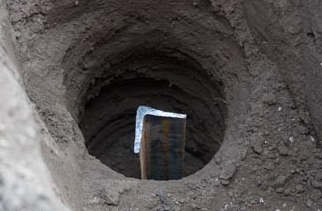

Можно пробурить небольшие колодцы под заземляющие электроды контура заземления дома.

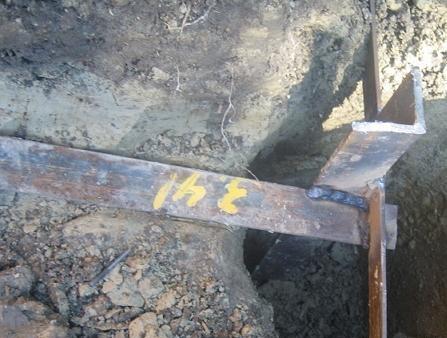

Далее качественно привариваем сваркой к вершинам нашего контура заземления дома, стальную полосу.

Не забываем места сварки контура заземления дома, обработать специальным антикоррозийным покрытием, но ни в коем случае, не краской, которая является диэлектриком и не проводит ток. Также не стоит соединять пластины с уголками при помощи болтовых соединений, со временем соединение ослабевает, ржавеет, и контур заземления дома теряет эффективность.

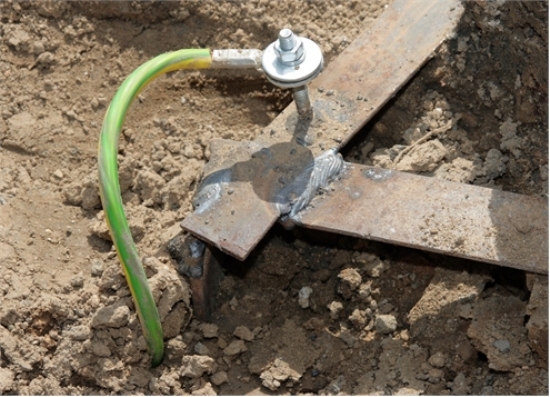

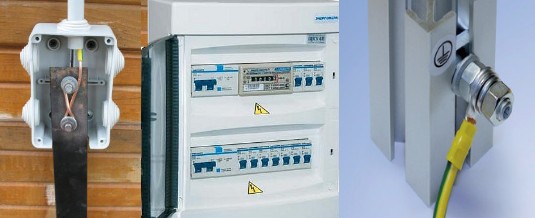

Затем от ближайшей вершины треугольника контура заземления к дому, прокладываем стальную пластину к главной заземляющей шине(ГЗШ) нашего электрощита. Можно соединить контур заземления дома с ГЗШ электрощита по-другому, выводим стальную полосу над землей,например, у отмостки дома, привариваем к ней болт и подсоединяем медную шину, либо медный гибкий провод, сечением не менее 10 кв.мм.

После окончания работ по монтажу контура заземления дома, необходимо проверить правильность и качество монтажа. Для этого необходимо провести визуальный осмотр контура заземления, проверить болтовые соединения, качество сварных швов на наличие трещин и замерить сопротивление контура заземления.

Сопротивление контура заземления измеряется специальными приборами, и должно быть согласно ПУЭ п.7.1.101 не более 30 Ом, как для трехфазной электросети напряжением 380 В, так и для однофазной напряжением 220 В, и чем меньше сопротивление конутра заземления, тем для нас будет лучше. Замеряют сопротивление контура заземления дома при сухой погоде летом, и максимальном промерзании грунта зимой, т.е. когда сопротивление самого грунта максимально.

Многие сайты на электрическую тематику, в том числе и топовые, а также инспектора энергонадзора, то ли по незнанию, то для каких-то своих корыстных целей, вводят людей в заблуждение, приводя значение сопротивления контура заземления в 4 Ома. Это неверно и если внимательно прочитать требования ПУЭ, относится к трансформаторам и генераторам, нейтрали которых непосредственно присоединены к контуру заземления. А сопротивление контура заземления частного дома будет, как указывалось мною выше не более 30 Ом.

Заказать измерение сопротивления и монтаж контура заземления частного дома, как правило, можно у сетевой организации, которая выдавала вам технические условия для присоединения к электрическим сетям.

Если вы заказывали проект электроснабжения частного дома, то все необходимые расчеты, наименование и параметры материалов для контура заземления дома, будут указаны в проекте.

Помните, что правильно рассчитанный и смонтированный контур заземления дома — это ваша безопасность.
