Расчет выдвижного ящика для шариковых направляющих

Шариковые направляющие используются для выдвижения ящиков тумб, шкафов купе, кухонных гарнитуров и других выдвижных механизмов. Шариковые направляющие их используют чаще всего по ряду причин:

•              Простой монтаж.
•             Мягкий и тихий  ход.
•             Не высокая цена.
•             Надежность

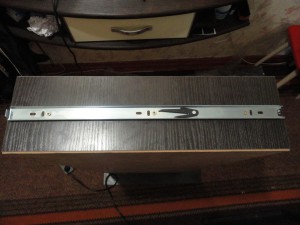

Вот их вид:

Расчет.

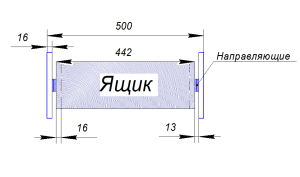

Для правильной установки шариковых направляющих в первую очередь нужна правильная деталировка ящика.Ширина ящика  должна быть уже на 26мм. внутреннего пространства шкафа, т.е. между ящиком и шкафом должны быть зазоры по 13 мм. с каждой стороны. В этих зазорах и будут крепится направляющие.

Глубина ящика должна равняться ширине направляющих.  Ширина их бывает то 250 до 800 мм. шаг 50 мм.

Высота ящика берется по желанию смотря куда и где будет установлен и примерно это составляет от 80 до 250 мм

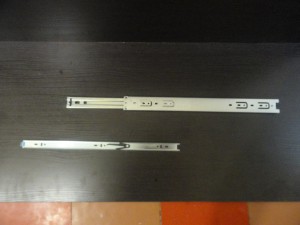

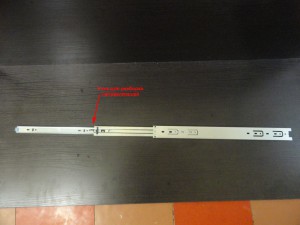

Установка очень проста чем кажется с первого взгляда. Для начала нам нужно их разобрать, для этого нужно полностью вытянуть и нажать на черную застежку, разберется на две части. Та часть та которая по больше будет крепится к шкафу, а которая по меньше к ящику.

Установка.

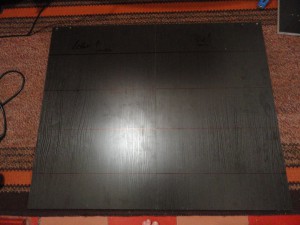

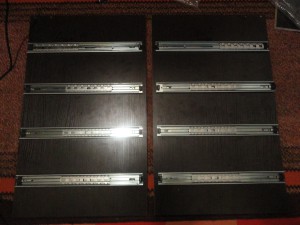

На ящике сбоку по середине отмечаем горизонтальную линию и прикручиваем  одну половину направляющей.

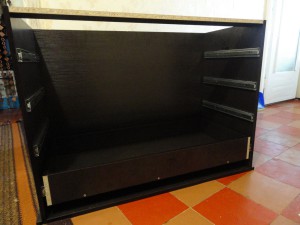

Далее такую же линию нужно начертить на стенке шкафа куда будет крепится ящик и прикручиваем вторую половину направляющих. Собираем шкаф и задвигаем ящик на место.
