Свайно винтовой фундамент

Основное требование к фундаменту – надежность, но в ряде случаев немаловажным является и срок возведения конструкции. В таких ситуациях специалисты рекомендуют обратить внимание на винтовой фундамент свайного типа, который считается универсальным из-за следующих отличительных особенностей:

-     Кратчайшие сроки строительства;

-     Возможность организации фундамента на территории со сложным рельефом, на участках с разной структурой грунта;

-     Отсутствие ограничений относительно  этажности, причем, допустимо дополнительное достраивание;

-     Высокие показатели нагрузок, приемлемые для строений различного назначения;

-     Минимальный перечень подготовительных и земляных работ;

-     Готовность конструкции к нагрузкам без выдерживания определённого временного интервала, как например, для плитных оснований;

-     Экономичность.

Все эти преимущества достигаются за счет устройства винтового фундамента, которое было изобретено в прошлом веке и в усовершенствованном виде активно применяется в современном строительстве.

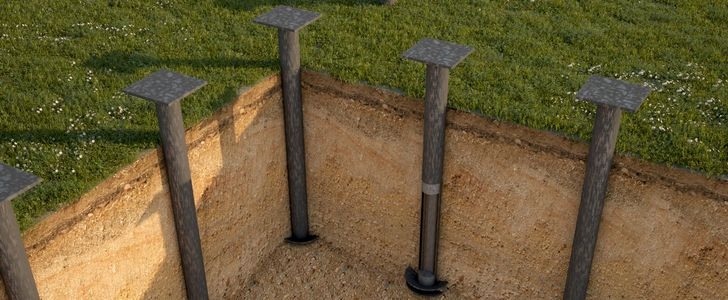

Устройство винтового фундамента

Конструкция не отличается особой сложностью, но является достаточно надежной и практичной. Основные элементы – винтовые сваи, которые изготавливаются из специальных стальных сплавов и имеют рельефную поверхность. Внутри они пустотелые, что позволяет заливать в полость бетонный раствор, тем самым, увеличивая несущую способность.

Монтаж свай для фундамента проходит относительно быстро, так как процесс ввинчивания облегчается благодаря заостренному наконечнику и резьбе на нем. Также практикуется использование свай с резьбой, расположенной не только на наконечнике, но и вдоль самой стальной трубы. Выделяют и элементы с лопастями, применяемыми в случаях необходимости максимально уплотнить грунт.

Верхняя часть винтовой сваи имеет определённую плоскость, чаще она приваривается самостоятельно, которая может отличаться по форме, но предназначение у нее одно – являться основанием для ростверка, например, ленточного типа. Так как металл восприимчив к действию влаги, винтовые трубы обрабатываются соответствующими антикоррозийными средствами, причем, как с внутренней, так и с внешней стороны.

Габариты винтовых свай могут отличаться, что дает возможность подобрать оптимальное техническое решения практически для всех видов строений. Это касается не только длины, но и диаметра, толщины стенок, шага и конфигураций резьбы.

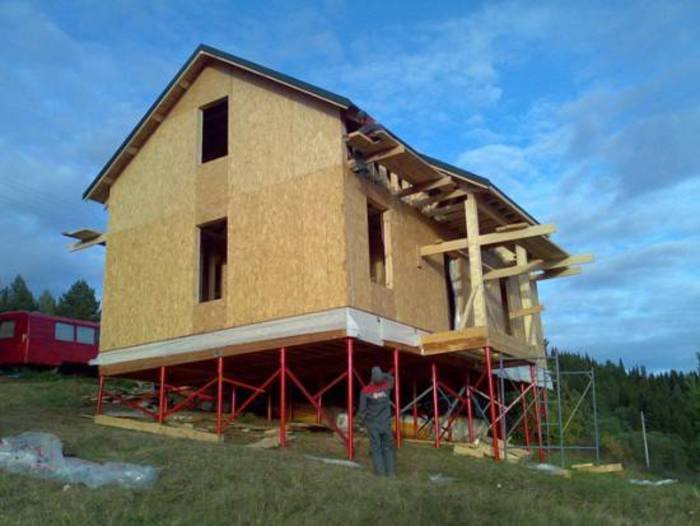

Где можно применять фундамент на винтовых сваях

Особую популярность имеют строения на загородных участках, хотя при правильном расчете и выборе свай, такие фундаменты отлично справляются с нагрузками более крупных объектов.

Целесообразно использовать винтовые сваи для укрепления уже имеющегося фундамента, когда присутствуют изменения или незначительные деформации основы. Такой ремонт позволяет не проводить демонтаж объекта, но в то же время, укрепить строение.

Если рассматривать сферу применения относительно грунта, то специалисты рекомендуют использовать фундамент на винтовых сваях в случаях, если:

• Вблизи находится болотистая местность, высокая влажность почвы;
• Рельефные особенности, густая растительность;
• Грунт отличается своей подвижностью, вероятно смещение, усадка и другие изменения;

Застройщики дачных участков могут использовать метод ввинчивания стальных труб для сооружения бытовых зданий, беседок, вольеров, бань.

Расчет, создание проекта

Предварительные исследования грунта, правильные вычисления – это основные мероприятия, на основании которых и возводится фундамент на винтовых сваях. Для исключения ошибок, приводящих не только к дополнительным материальным затратам, но и другим неприятным ситуациям, рекомендуется создавать проект совместно со специалистом.

После анализа почвы, возможных нагрузок и их видов, веса здания, а также ряда других не менее важных характеристик, можно с точностью определить вид сваи, ее габариты, глубину погружения. Важно и сориентироваться с показателем шага, расположением элементов и типом ростверка.

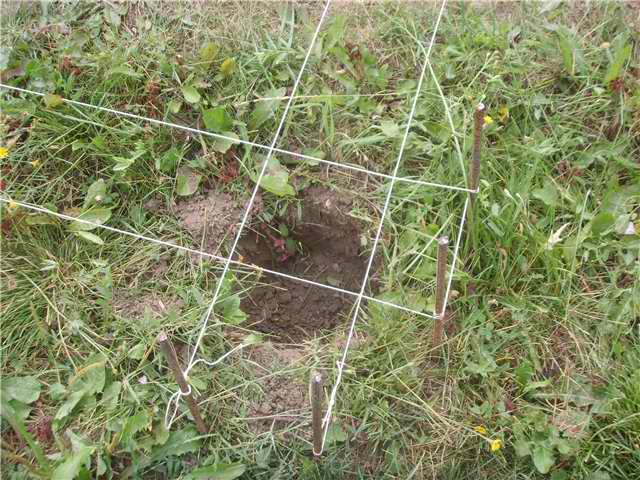

Разметка под винтовые сваи

Обозначение границ основания не отличается сложностью, скорей наоборот. Согласно проектным расчетом определяется область будущего строения, а в местах планируемого ввинчивания свай устанавливаются колья. Должны исключаться перекосы и отклонения, не входящие в проектные архитектурные особенности.

Земляные работы под фундамент из винтовых свай

Как таковые земляные работы практически отсутствуют, так как нет необходимости формировать траншеи, готовить песчаные «подушки» и проводить другие подобные мероприятия. Это и есть одно из преимуществ конструкций на винтовых элементах, которое оценено в строительстве разнообразных объектов

Монтаж винтовых свай

Весь монтаж можно разделить на стадию:

• Ввинчивания свай. В зависимости от масштаба строительства трубы погружаются вручную или с использованием специального оборудования. Технология предполагает укрепление угловых свай, а уже потом других, которые обозначены в проектном плане. Важно соблюдать строгую вертикаль, не изменять рассчитанную глубину (ниже уровня промерзания) и соблюдать технику безопасности;
• Выравнивание элементов. Когда все сваи установлены, следует избавиться от выступающих частей. Делается это с помощью уровня, а также на основании ранее рассчитанных данных. В качестве инструмента применяется нивелир или болгарка;
• Бетонирование. Для увеличения функциональности и эксплуатационных характеристик в полость труб заливается бетонная смесь, которая дополнительно защищает металлическую поверхность от воздействия влаги;

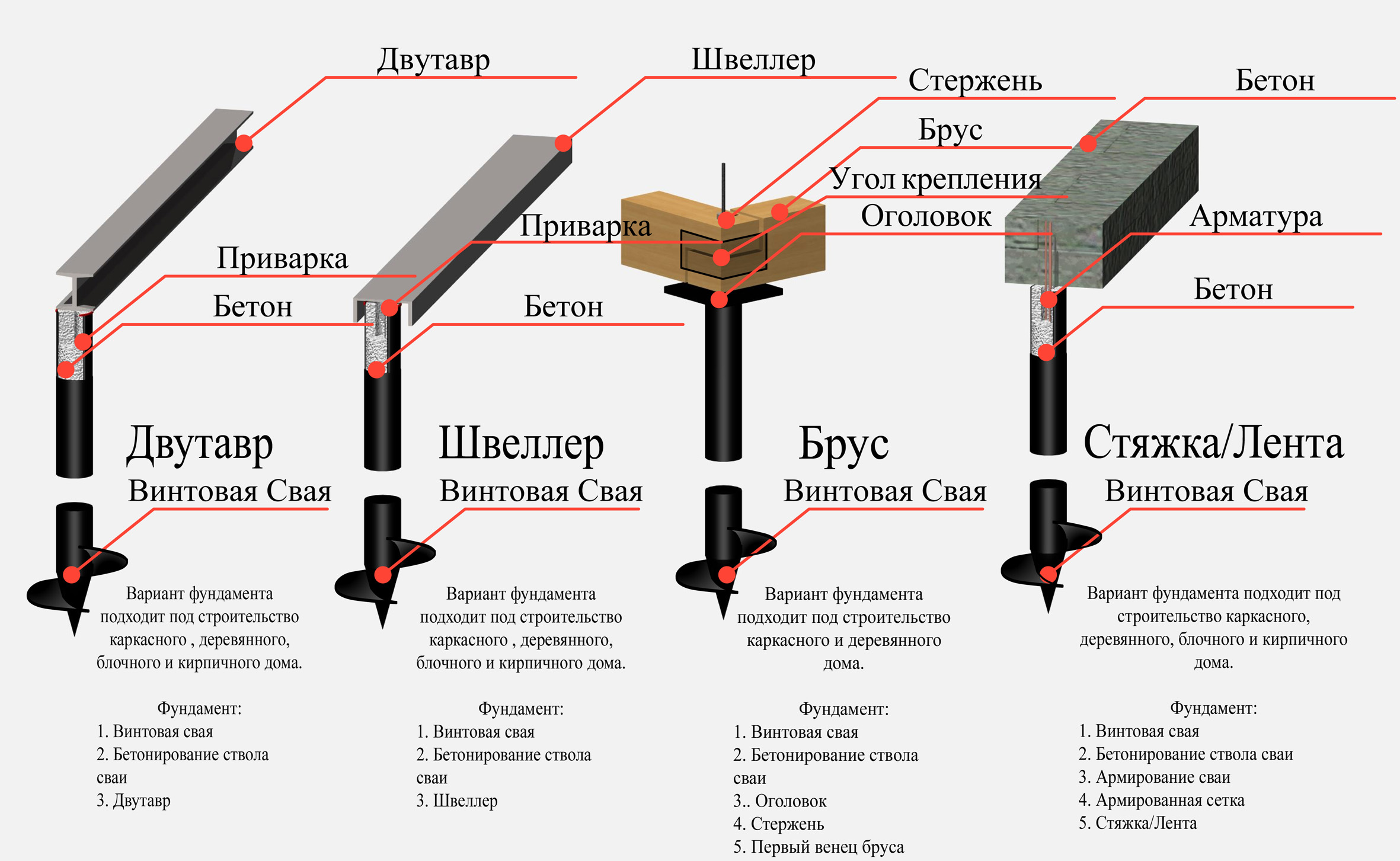

• Установка оголовка. Чтобы усилия равномерно распределялись по поверхности свай, на выступающем участке укрепляется (приваривается) оголовочная пластина, служащая для дальнейшего укрепления ростверка.

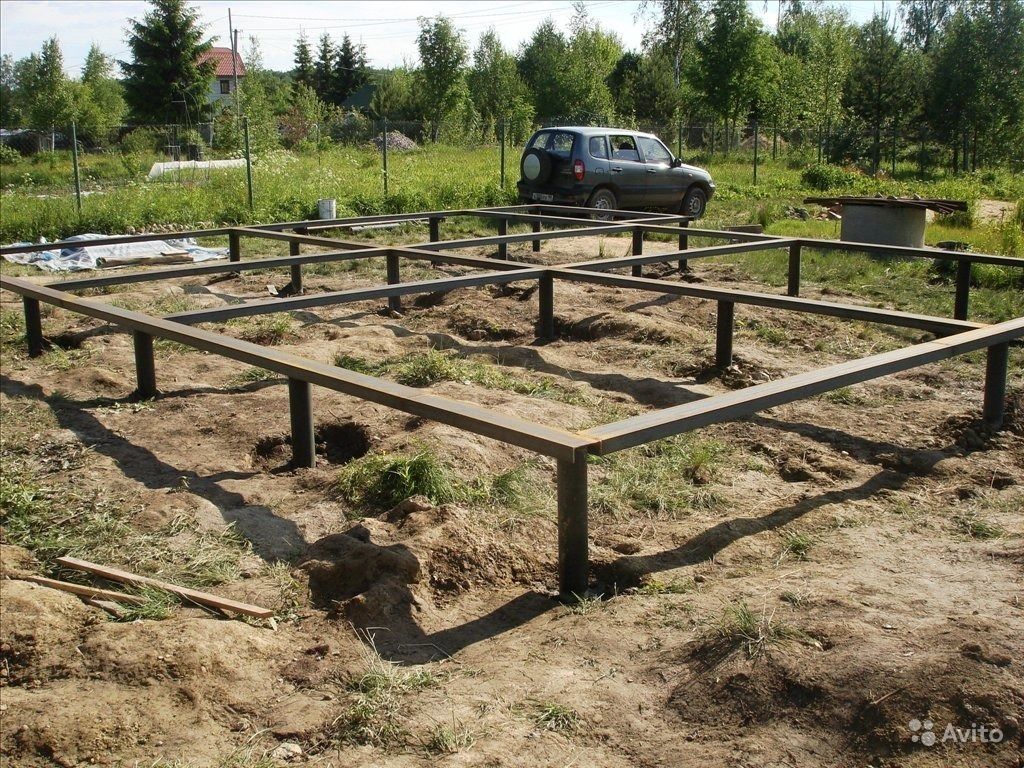

Формирование ростверка

Объединить все сваи в единую систему можно с помощью ростверка. Он может представлять собой бетонную ленту (свайно-ленточный фундамент), а также быть металлическим. Такой каркас приваривается к местам оголовков.Обязательно следует обработать поверхности антикоррозионным раствором, в том числе сварные швы.
